產品簡介優勢特點技術參數 產品選型應用領域安裝事項

產品簡介

測量原理：
傳感器內的渦輪在流體作用下產生旋轉使信號檢測器的磁場產生變化，因此在信號檢測器的線圈中，感應出交變電壓，在經過放大器放大、濾波、整形輸出方波信號。此信號電壓的頻率與葉輪的轉速成正比，即與流體的流量（流速）成正比。

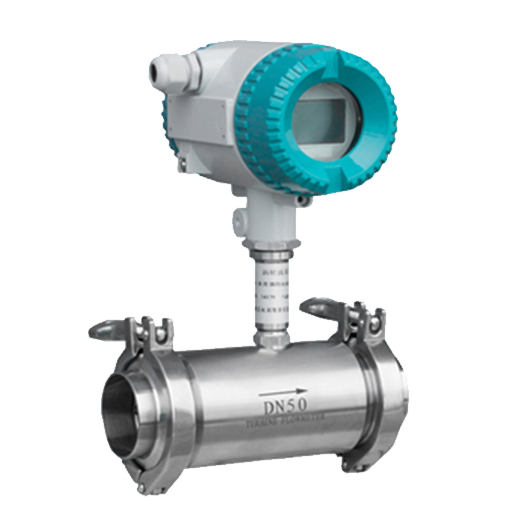

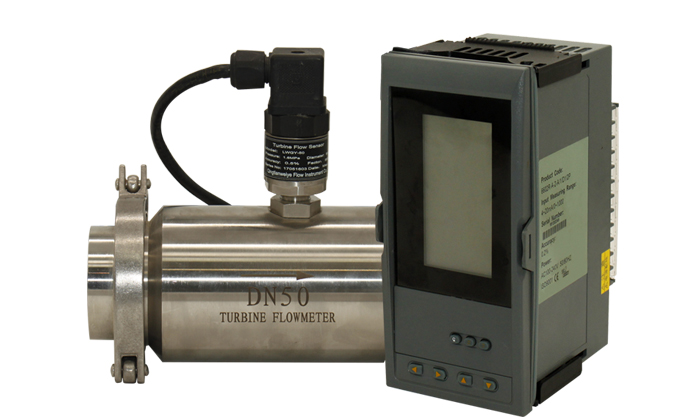

卡箍式液體渦輪流量計是一種可廣泛應用于制藥、食品、飲料等行業，作為計量、配料、控制、成品灌裝等用途的流量計量儀表。該儀表外殼是用不銹鋼（316L）制成，具有良好的防腐蝕、防銹能力。整表結構突破傳統工藝，采用結構優化設計，大大提高了儀表的精確度和重復性。渦輪流量計專門為制藥、飲料行業設計，采用快裝式連接結構，方便清洗。

優勢特點

卡箍式渦輪流量計高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；

重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計

卡箍式渦輪流量計輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強

卡箍式渦輪流量計可獲得很高的頻率信號（3-4kHz），信號分辨力強

卡箍式渦輪流量計范圍度寬，中大口徑可達1:20，小口徑為1:10

卡箍式渦輪流量計結構緊湊輕巧，安裝維護方便，流通能力大

卡箍式渦輪流量計適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表

卡箍式渦輪流量計專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等

技術參數

執行標準	渦輪流量傳感器（JB/T9246-1999）
連接方式	螺紋、卡箍、法蘭、夾裝式
精度等級	±1%R、±0.5%R、±0.2%R（需定制）
傳感器材質	304、316不銹鋼等
使用條件	介質溫度：-20℃～+120℃ 環境溫度：-20℃～+60℃
使用條件	相對濕度：5%-90% 大氣壓力：86Kpa～106Kpa
信號輸出功能	脈沖信號、4-20mA信號
通訊輸出功能	RS485通訊、HART協議等
工作電源	外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等
工作電源	內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作
信號線接口	基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5
防爆等級	Exia II CT或Exd II BT6
防護等級	IP65或更高可定制

產品選型

測量介質、溫度，是否有腐蝕性

流量范圍和用戶管道的內徑

壓力等級

是否現場顯示

工作電源

信號輸出、通訊

是否要防爆

安裝方式

精度等級

應用領域

安裝事項

1、安裝位置
管道必須完全充滿液體。重要的是，在任何時候，保持管道內完全充滿液體，否則流量顯示會受到影響，可能會導致測量誤差。
避免氣泡。如果有氣泡進入測量管，流量顯示可能會受到影響，可能會導致測量誤差。

2、安裝場所和要求
（1）傳感器應安裝在便于維修，管道無振動、無強電磁干擾與熱輻射影響的場所。 ?
（2）水平安裝傳感器要求管道不應有目測可察覺的傾斜（一般在5°以內），垂直安裝傳感器管道垂直度偏差亦應小于 5°。在不能停流的場所，應裝旁通管和可靠的截止閥，測量時要確保旁通管無泄漏。
（3）在新鋪設管道裝傳感器的位置先接入一段短管代替?zhèn)鞲衅鳎?ldquo;掃線”工作完畢，確認 管道內清掃干凈后，再正式接入傳感器。 ?
（3）若流體含雜質，則應在傳感器上游側裝過濾器，管道內應定期清理排放沉淀雜質；若被測液體含有液體，則應在傳感器上游側裝消氣器。過濾器和消氣器的排污口和消氣口要通向安全的場所。
（4）傳感器安裝在室外時，應有避免直射陽光和防止雨淋的措施。

3、所需上下游直管段長度
渦輪流量計對管道內流速分布畸變及旋轉流是敏感的，進入傳感器應為充分發展湍流，因此要根據傳感器上游側阻流件類型配備必要的直管段或整流器，要求入口段和出口段直管段長度。
